。Deepvision侧扫声纳可固定在船体（Hull Mount），也可以用作最深100m的水下拖鱼（Towfish）。系统可生成高质量水底图像，适用于各种海底应用和研究。

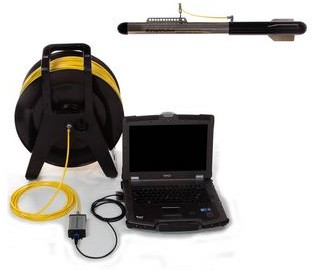

瑞典Deepvision公司侧扫声呐系统是高性能、低成本侧扫声纳，用于水下综合科考、沉船探测、水下溺水人员搜救、海底地形地貌研究、湖泊海洋测绘等。Deepvision侧扫声纳可固定在船体（Hull Mount），也可以用作最深100m的水下拖鱼（Towfish）。系统可生成高质量水底图像，适用于各种海底应用和研究。DeepVision侧扫声纳可跟DeepCam1水下拖曳相机配合使用，从而较大提升侧扫声纳系统的可靠性，软件同时显示图像和侧扫数据。
性能特点：
-优异的图像质量
-易于使用
-紧凑设计
-低成本、高性能
|
技术参数: |
|
|
|
声纳型号 DE3468D DE340D |
DE680D |
DE680SAR |
|
技术 双频数字 Chirp 数字 Chirp |
数字 Chirp 数字 |
数字Chirp |
|
频率 双频 340/680kHz 中心频率 340 kHz， |
中心频率 680 kHz |
中心频率 680kHz |
|
优化分辨和量程 优化分辨和量程 |
优化分辨和量程 |
优化分辨和量程 |
|
水平波宽 0.9°/0.5° 0.9° |
0.5° |
0.9° |
|
垂直波束角 60°/60° 60° |
60° |
60° |
|
范围 25-200 m/10-100m 15-200 m |
10-100 m |
5-50m |
|
分辨率 1.5/1cm 1.5 cm |
1 cm |
5 mm |
|
最大工作深度 100m 100m |
100m |
100m |
|
最大电缆长度 200+ m 200+ m |
200+ m |
200+ m |
|
接口 RS485, GND, Supply, Fischer 103 DEE 4 长度 850 mm 850 mm |
850 mm |
850 mm |
|
直径 60 mm 60 mm |
60 mm |
60 mm |
|
重量 9 kg 9 kg |
9 kg |
9 kg |
|
在水中重量 6.7 kg 6.7 kg 材料 不锈钢、聚氯乙烯和聚氨酯 |
6.7 kg |
6.7 kg |
相关参数以及测量范围:
|
参数 |
测量范围 |
|
压力 |
0~1000dbar(1) |
|
温度1 |
-5~45℃ |
|
电导率1 |
0~70mS/cm |
|
温度2 |
-5~45℃ |
|
电导率2 |
0~70mS/cm |
|
溶解氧 |
0~50ppm 0~500%sat |
|
pH |
0~14pH |
|
氧化还原电位 |
-1000~1000mv |
|
辅助输入 |
0~5000mv |
